8K型雨落水系统产品是指檐沟上开口尺寸为8英寸（198mm）的K型双曲线外观的檐沟，搭配3×4英寸的波纹矩形或4英寸圆形的雨落水管的屋面雨落水排水系统。
双曲线外观的檐沟，搭配波纹矩形雨落水管，风格现代、简约；搭配波纹矩形雨落水管更显时尚与典雅。同时金属的质感给您的建筑立面带来朴实视觉感受。
8型雨落水系统产品是κ型雨落水系统中檐沟截面尺寸较大的，是科肯K系列产品中排水能力非常强的产品。
8K型檐沟与其他系列檐沟比较:
|
檐沟 |
上开口尺寸 |
横截面积 |
排水能力 |
搭配与落水管 |
|
5K型铝 |
130mm |
0.01m² |
2.5l/s |
2*3英寸方管、3英寸圆管 |
|
6K型铝 |
155mn |
0.014m² |
3.5l/s |
2*3英寸方管、3英寸圆管 |
|
65H型铝 |
165mm |
0.017m² |
4.5l/s |
3英寸圆管、4英寸圆管 |
|
7K型铝 |
170mm |
0.02m² |
6l/s |
3*4英寸方管、4英寸圆管 |
|
7HK型铝 |
185mm |
0.02m² |
6l/s |
3*4英寸方管、4英寸圆管 |
|
8K型铝 |
198mm |
0.028m² |
7.5l/s |
3*4英寸方管、4英寸圆管 |
|
230型铝 |
230mm |
0.03m² |
8l/s |
3*4英寸方管、4英寸圆管 |
|
300型铝 |
300mm |
0.037m² |
9l/s |
3*4英寸方管、4英寸圆管 |
|
6K型铜 |
155mm |
0.014m² |
3.5l/s |
3英寸圆管 |
|
7H型铜 |
181mm |
0.02m² |
6l/s |
3英寸圆管 |

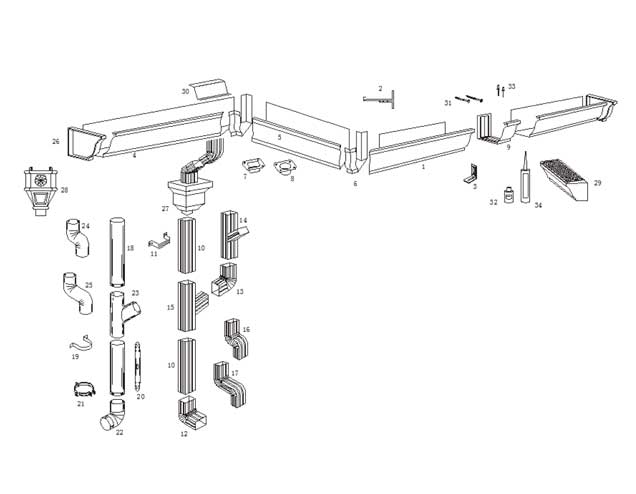

产品组成图:
|
序号 |
产品名称 |
序号 |
产品名称 |
|
1 |
8英寸K型檐沟 |
17 |
3英寸圆管 |
|
2 |
檐沟吊件 |
18 |
管卡 |
|
3 |
檐沟封板 |
19 |
仿古管卡 |
|
4 |
檐沟阴角 |
20 |
离墙管卡 |
|
5 |
檐沟阳角 |
21 |
弯头 |
|
6 |
槽管连接器（5K-1） |
22 |
斜三通 |
|
7 |
槽管连接器（5K-2） |
23 |
5cmS型弯头 |
|
8 |
檐沟连接件 |
24 |
10cmS型弯头 |
|
9 |
2x3英寸矩形管 |
25 |
Z-2漏斗 |
|
10 |
管卡 |
26 |
Z-8漏斗 |
|
11 |
A型弯头 |
27 |
X-1漏斗 |
|
12 |
B型弯头 |
28 |
挡叶网 |
|
13 |
A型斜三通 |
29 |
泛水板 |
|
14 |
B型斜三通 |
30 |
膨胀螺栓 |
|
15 |
5cmS型弯头 |
31 |
拉铆钉 |
|
16 |
10cmS型弯头 |
32、33 |
密封胶、控铆钉 |
8K型雨落水系统产品颜色:
6K型雨落水系统提供5个标准色；另外，还可提供设计师指定色，即根据设计师提出的颜色要求，提供颜色。
